NTC热敏电阻的尺寸与滤波电容的关系是一个在电子电路设计中至关重 要的考虑因素。两者作为电路中的关键元件,其相互之间的作用和影响不容忽视。本文将从NTC热敏电阻的基本特性出发,探讨其与滤波电容之间的关系,并阐述在实际应用中如何根据滤波电容的大小来确定NTC热敏电阻的合适尺寸。

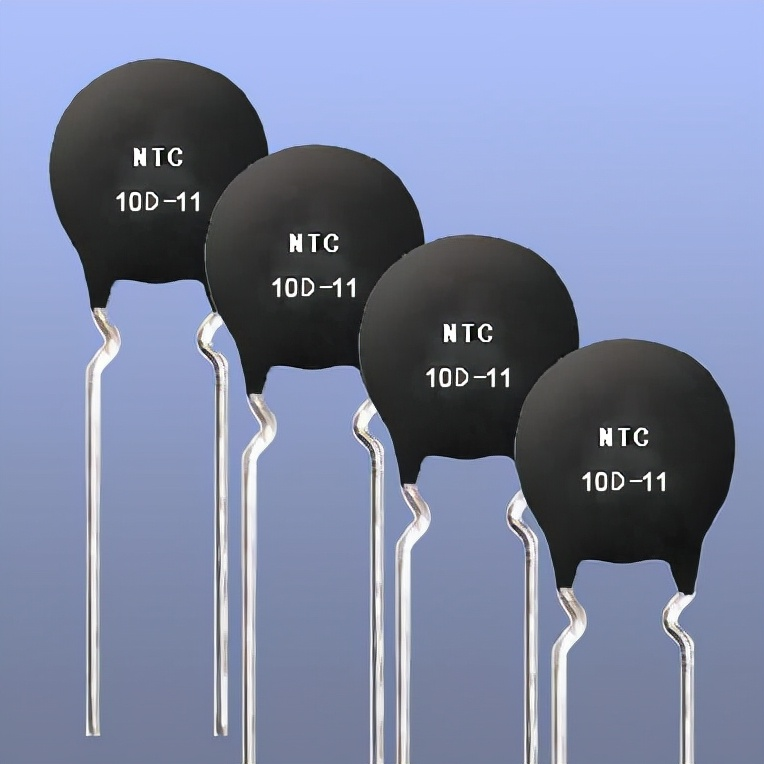

首先,我们需要了解NTC热敏电阻的基本特性。NTC热敏电阻是一种负温度系数热敏电阻,其阻值随温度的升高而降低。这种特性使得NTC热敏电阻在温度检测和控制领域具有广泛的应用。由于其体积小、稳定性好、可靠性高等特点, NTC热敏电阻被广泛应用于电磁炉、电压力锅、电饭煲等家用电器的温度控制及温度检测中。

然而, NTC热敏电阻的尺寸选择并不是随意的,而是需要根据电路中的其他元件，特别是滤波电容的大小来确定的。滤波电容是安装在整流电路两端用以降低交流脉动波纹系数、提升高效平滑直流输出的一种储能器件。在电源整流电路中,滤波电容的主要作用是滤除交流成分,使输出的直流更平滑。因此,滤波电容的大小直接影响到电路中的直流输出质量。

那么, NTC热敏电阻的尺寸与滤波电容之间有何关系呢?首先,我们需要明确的是，NTC热敏电阻的尺寸确定对其允许接入的滤波电容的大小是有严格要求的。这个要求与额定电压有关。在电源应用中,开机浪涌是电容充电产生的,因此通常用给定电压值下的允许接入的电容量来评估NTC热敏电阻承受浪涌电流的能力。根据一阶电路中电阻的能量消耗公式E=1/2xCV2 ,我们可以看出, NTC热敏电阻所能承受的能量已经确定了,其允许的接入的电容值与额定电压的平方成反比。也就是说,输入电压越大,允许接入的电容值就越小,反之亦然。

因此,在选择NTC热敏电阻的尺寸时,我们需要根据电路中的额定电压和所需的滤波电容大小来确定。如果选择的NTC热敏电阻尺寸过小,其可能无法承受电路中的浪涌电流,从而导致电阻损坏或电路故障。
